บทความ/ทดลองทำ Soft Body

จาก Thai Blender Wiki

เนื้อหา 1 ปรับ layout และเตรียมโมเดล 2 ปรับ object ให้เป็น soft body 3 สร้าง object ที่จะมากระทบ 4 ดูผล 5 ไฟล์ทดลอง

[แก้ไข] ปรับ layout และเตรียมโมเดล

1.เซ็ต Layout เป็นการทำงานแบบ Animation

2.ใน 3D View ปรับ viewport shading เป็น Solid

3.สร้างหัวลิงขึ้นมาให้ได้ขนาดตามความต้องการ โดยกด  Space  ในหน้าต่าง 3D View จากนั้นกด  Tab  เรียก Menu Add → Mesh → Monkey

[แก้ไข] ปรับ object ให้เป็น soft body

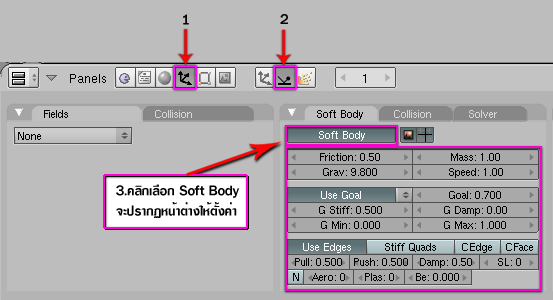

4.ต่อไปจะเป็นการทำให้หัวลิงที่สร้างขึ้นมานั้นมีความยืดหยุ่นด้วยการทำให้เป็น Soft Body โดยไปที่ Panel (Buttons Window) คลิกเลือก Object  F7 คลิกเลือก Physics buttons คลิกที่ Soft Body

[แก้ไข] สร้าง object ที่จะมากระทบ

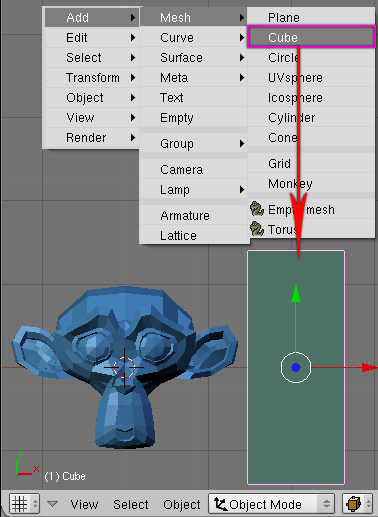

5.ต่อไปจะเป็นการสร้างวัตถุที่มากระทบ โดยในการทดลองนี้จะใช้ Cube ไปที่หน้าต่าง 3D View จากนั้นกด  Tab  เรียก Menu Add → Mesh →Cube ปรับแต่งให้เหมาะสม

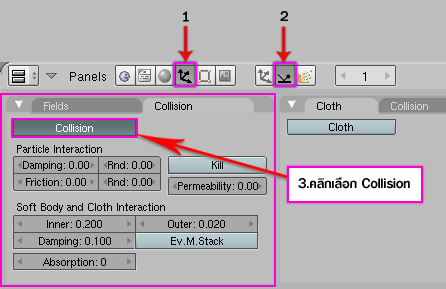

6.ไปที่ Panel (Buttons Window) คลิกเลือก Object  F7  คลิกเลือก Physics buttons คลิกเลือก Collision

[แก้ไข] ดูผล

7.ใน 3D View ทำให้เป็นมุมมองแบบ perspective หรือกด 5 (จะเป็นการสลับเรียกดูในมุม Perspective/Orthographic)แล้วคลิกลาก _M ใน 3D View เพื่อหมุนดูในมุมที่ต้องการ

8.ที่หน้าต่าง Timeline→ Playback คลิกเลือก Continue Physics

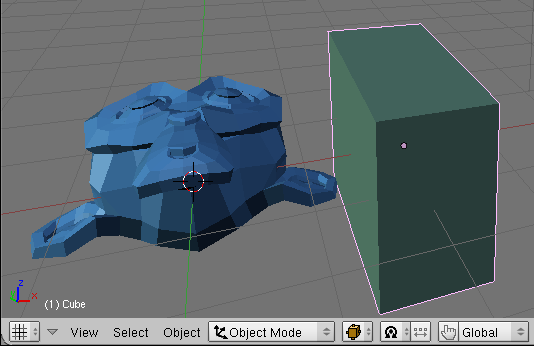

9.กดปุ่ม Play ในหน้าต่าง Timeline จะสังเกตเห็นโมเดลหัวลิง ขึ้น ๆ ลง ๆ จากนั้นคลิก_Rทดลองลากกล่องให้เข้าไปโดนหัวลิงในขณะที่กำลัง Play อยู่

[แก้ไข] ไฟล์ทดลอง

• ไฟล์ทดลอง ไฟล์:Test soft body.blend
• ไฟล์ทดลอง ไฟล์:ทดสอบ soft body เพิ่มเติม.blend : ใส่ subsurf modifier หลัง softbody modifier เพื่อปรับโมเดลให้ดูเรียบขึ้น ทำ animation ให้หัวลิงพุ่งเข้าชนเป้ากระทบโดยอัตโนมัติ และใช้ ipo curve ปรับสีฉากหลังเพื่อสร้างบรรยากาศ
